滚筒式输送机属于属于输送设备的一种，以无缝钢管加以通轴加工而成，通常也称为重型滚筒输送机，这种加工方式而成的滚筒式输送机，轴承一般外挂外置式，采用轴承座固定，一般用于车床加工的进出口上下料滑动，大型物件的托盘输送，箱式物件输送，常见于重型加工制造车间使用；
近年来在自动化流水线生产上使用大量的滚筒式输送机组成的各种生产线和装配流水线, 在使用过程中的优越性引起了自动化生产者广泛的重视。经常有技术问询；

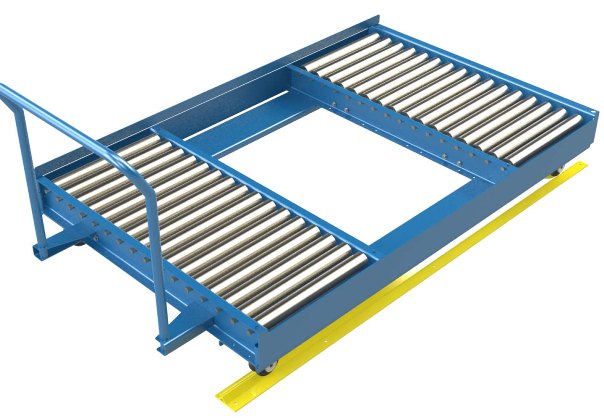

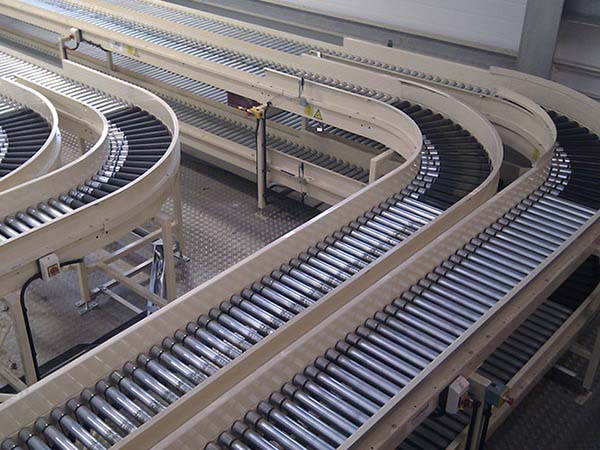

滚筒式输送机的特点：结构简单，在实际运行中阻力小、电能动力消耗少, 与其他输送设备相比较运行费用低；动力结构简单, 故障率低, 性能运行可靠, 维修工作量少布置灵活。滚筒输送机可以根据生产需要实现直线输送、圆弧输送、水平输送、倾斜输送，进行分支或合流等各种区段及辅助装置组成开式的或封闭式的输送线路既可组成平面线路, 也可以通过气道和电动工具增加升降装置组成立体线路在两个辊子之间, 可以安装横向取货装置、转运装置或限止装置, 实现生产的要求。
两台衔接的

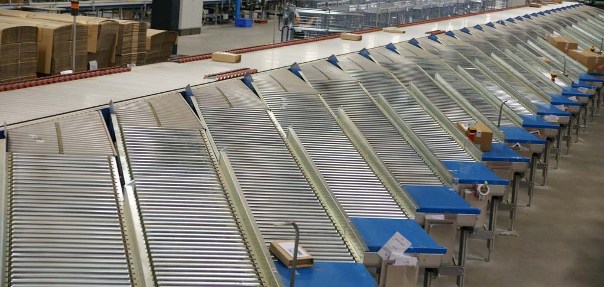

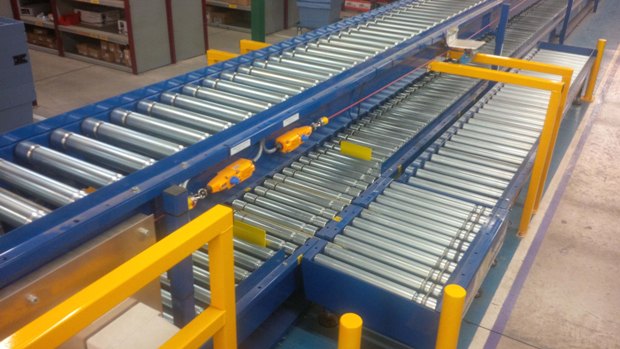

重型滚筒输送机之间的尺寸小, 可以根据生产需要转运小尺寸的物品在滚筒输送机上的前进或停止, 也可以可以根据电子信号需要自由控制, 汇流组成各种形式的组装线、装配流水线线和仓储输送线。在滚筒输送机上运行的物品相互间压力可以控制, 保证货物易碎品不致损坏可以由双排或多排滚筒式输送机并排组成大宽度的滚筒输送机,未来滚筒输送机适应机械加工技术的发展，标准化、系列化、通用化程度高, 易于拼装组成不同生产线, 同时不需要特殊土建基础, 系统改造容易。适宜于组成平面仓库和立体仓库。允许输送高温物品被输送物品的尺寸范围大。
滚筒式输送机应用范围：滚筒式输送机适用于输送块状或者箱装成件物品,非平底物品或不规则物品可以用托盘进行；随着智能机器人的发展，滚筒输送配合机器人可以同时完成金属件焊接、金属件装配、包装行业输送、自动称量、试验或储存等工艺程序,通过附加气动或者电动装置还可实现物品的升降、翻或转向。因此, 滚筒输送机在现代化流水线上起着重要的作用，
辊子输送机系列的主要技术参
数。
滚筒式输送机辊子外径
输送机宽度,
根据需要可以选用非标准宽度, 或大于
的宽度
辊子间距
圆弧半径人
。此圆弧段转弯半径系列一般符合单排或多排差式圆柱形辊子的转弯半径。在辊子长度一定时, 锥形辊的转弯半径是由锥形辊的小端外径和辊子的锥度决定的,辊子锥度值有,四种。
滚筒式输送机与重型滚筒输送机选型设计与计算原始材料
1、 滚筒成件物品的底面尺寸。
2、物品种类或每米长度上的重量。
3、输送能力或速度范围。
4、物品的形状、易碎性、温度等。
5、输送机的作业情况？是在环境室内还是室外，有无粉尘、气候潮湿情况等。
6、物品是否要求防腐、防表面摩擦，防振、绝缘等。
7、生产工艺是否要求物件实现翻转，装配，焊接，试验，称重，积放等。
8、滚筒输送机的平面布置及立面高度。
① 确定滚筒输送机有效输送宽度
无动力辊子输送机, 一般情况按图计算
△
式中—滚筒式输送机有效输送宽度,—物件宽度,
△ —宽度裕量, 可取△ 一
如果物件底面硬而平, 或者使用托盘时, 允许有效输送宽度小于物件的宽度驱动型辊子输送机驱动型辊子输送机的有效输送宽度按式计算。圆弧段辊子输送机圆弧段辊子输送机的有效宽度按图计算。确定辊子间距物件在辊子输送机上的可输送性的主要条件是硬而平的底面和
底面尺寸至少由两个辊子支承。物件在辊子上的支承情况。在确定辊子间距时, 在一般情况下可按下式计算。选择辊子直径辊子主要取决于物件对单个辊子的作用力万和单个辊子自身的承载能力,生产中即必须满足石各种规格辊子的承载能力与辊子心轴直径和长度有关,
可以从产品样本上查取。而作用力万与物件的质量、底面特性和承载辊子数有关。在计算出作用力后, 即可根据产品样本选取相应的辊子直径。作用力万按下述情况分别计算。选择倾斜角度无动力滚筒输送机靠物件自身重力的向下分力倾斜输送时, 其倾斜角度一般为。一” , 当输送大小不等的柔性包装件时, 倾角应为“ “ 。驱动型直线重型滚筒输送机, 辊子包胶后,
滚筒输送机的结构设计方面,包括滚筒输送机的辊子本身结构、辊子的传动方式、滚筒的安装固定结构方式、转弯弯曲输送段的结构、实现物品积放的结构方式,以及类似回转台、转载装置、极限力矩联轴器、传感控制器等其它附件的结构设计

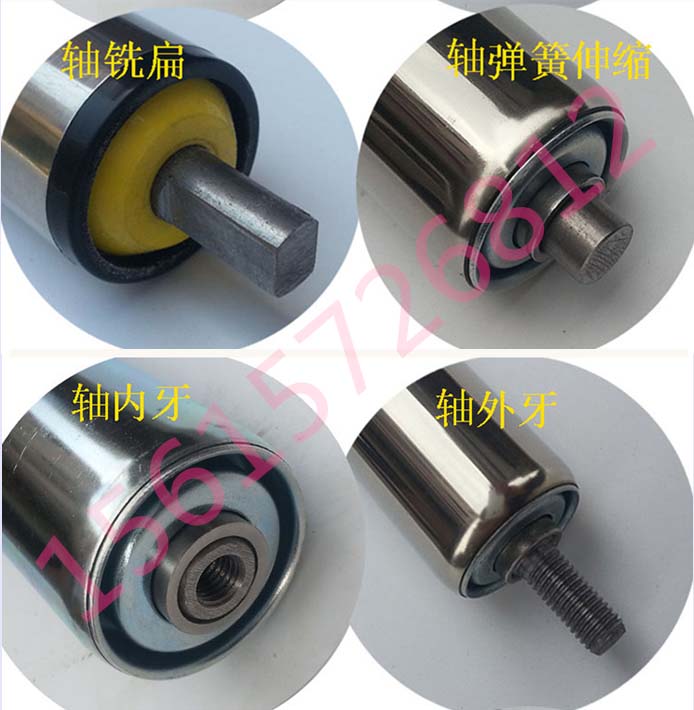

滚筒式输送机的辊筒尺寸：滚筒安装方式：两端弹簧压入式、两端内牙轴式、两端全扁榫式、两端通轴销孔式

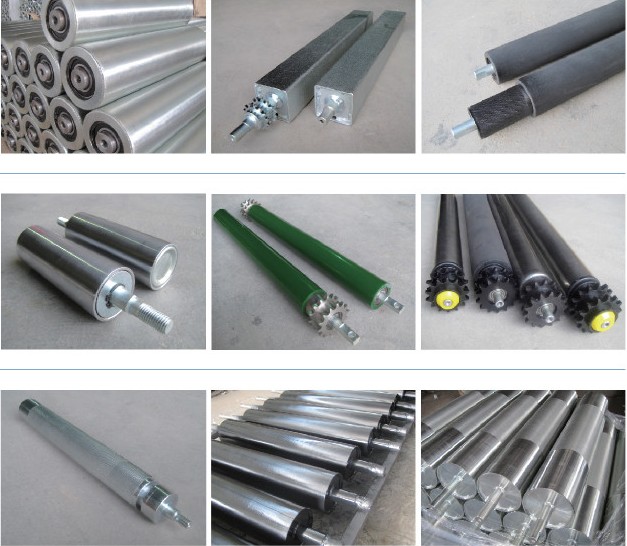

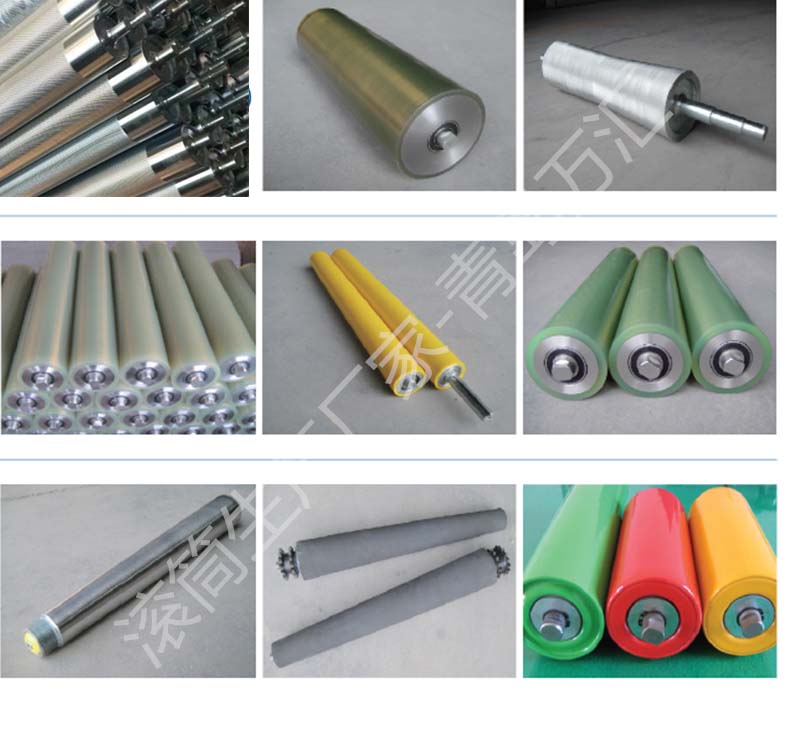

当前常规滚筒有镀锌，镀珞、ABS，圆形直径选择有：25mm， 38mm， 50mm，57mm、60mm，76mm， 89mm，壁厚有1.5-4mm；重型滚筒有108mm，159mm，219mm,273mm的大直径滚筒,壁厚4-10mm。
图列：
滚筒式输送机允许向上倾斜输送的最大倾角为“ 。
⑤ 速度选择辊子输送机的输送速度
是根据生产率和工艺要求确定的。重力式辊子输送机的速度不能大于, 否则物件在转弯处会飞出输送机, 有利的速度一。驱动型辊子输送机的最大速度不允许超过, 过高的速度产生噪声和磨损, 链驱动辊子输送机的速度,
⑥ 牵引力计算
辊子对辊子链驱动型所谓辊子对辊子链驱动型系指每相邻两个辊子以链环相联传动图, 这种结构形式适合于运送重载物件及需要频繁停机、启动和逆转的场合。驱动装置一般布置在输送机全长的中间位置, 使链环受的张力较小, 末端驱动形式可用于长度较短的输送机上。
